在VirtualLab Fusion中，“区域”的概念(被理解为在平面上定义的有限区域，有时也是1D)在整个软件中用于多个目的:确定IFTA所需的优化区域或Diffractive Optics Merit Functions检测器的评估区域，但也定义光导表面上的光栅区域以执行功能，例如耦合器。为了在不限制用户的情况下涵盖上述所有内容，VirtualLab Fusion中的区域配置非常灵活，具有几个现成的选项以及导入功能。在这个用例中，我们将详细介绍区域配置的过程。

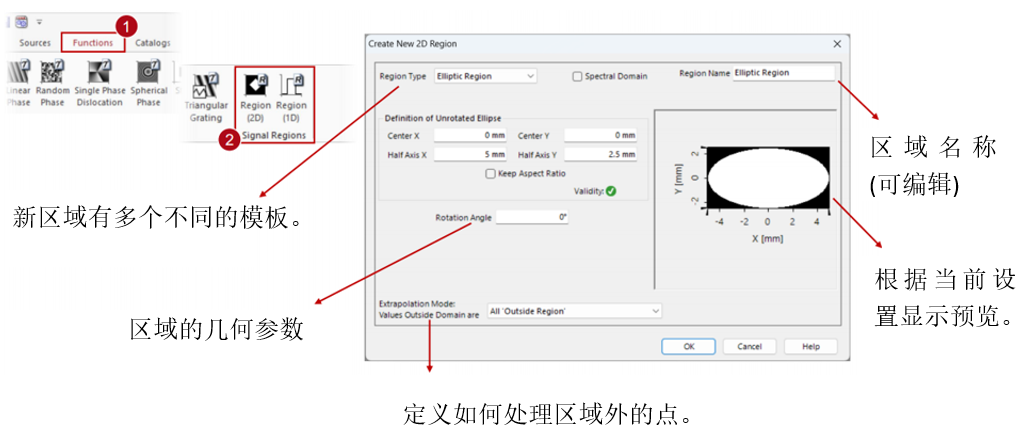

区域定义



编辑

注意:在Light Guide组件中，可以直接在组件本身中生成和配置区域。

简单的区域

编辑

简单区域旋转

编辑

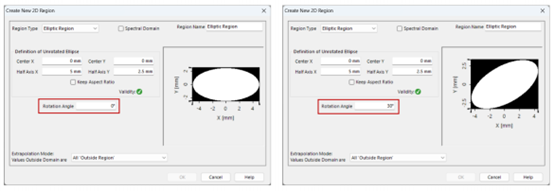

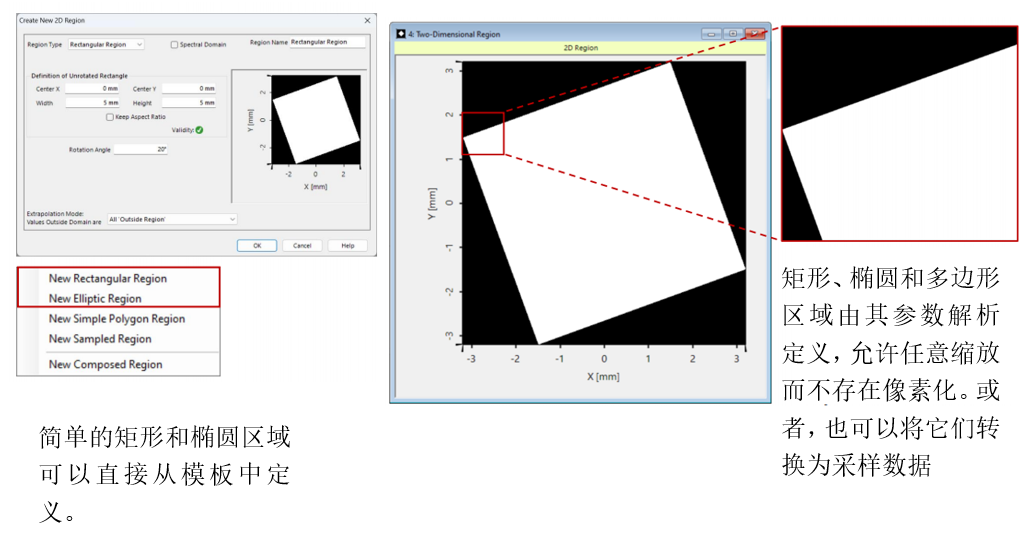

简单的矩形和椭圆区域可以旋转到任何所需的角度(在平面上)。

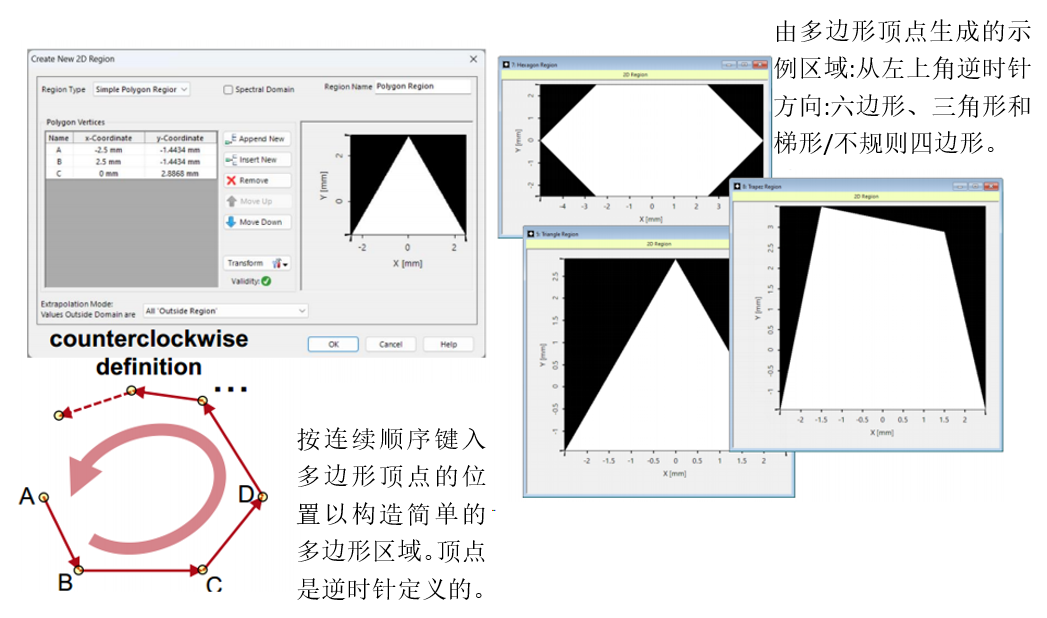

多边形区域

编辑

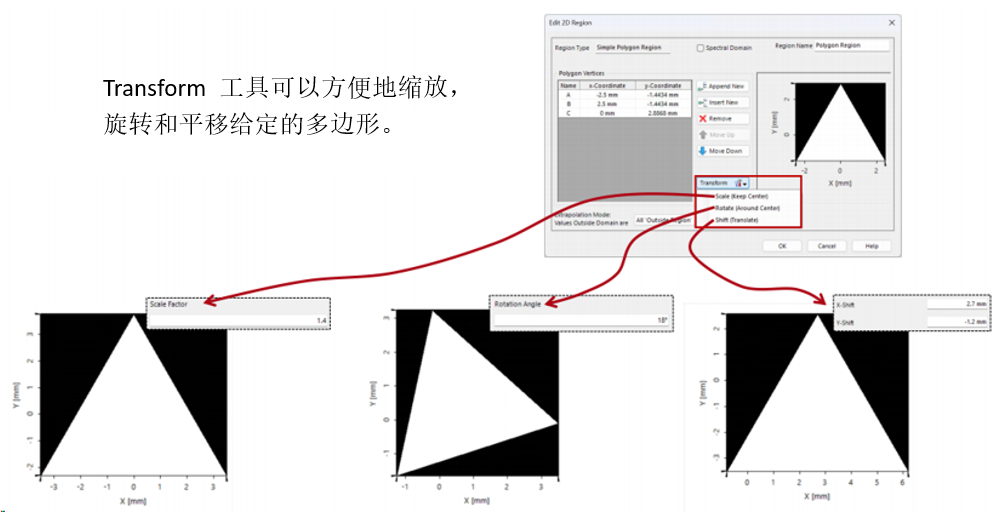

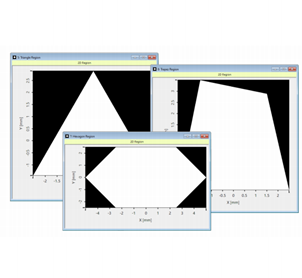

多边形区域变换

编辑

采样区域

编辑

组合区域

编辑

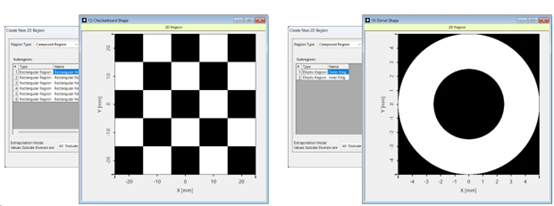

可以使用组合区域类型生成更复杂的形状，如甜甜圈或棋盘区域，该类型使用逻辑运算符组合多个单独的区域。

使用不同逻辑运算符组合区域

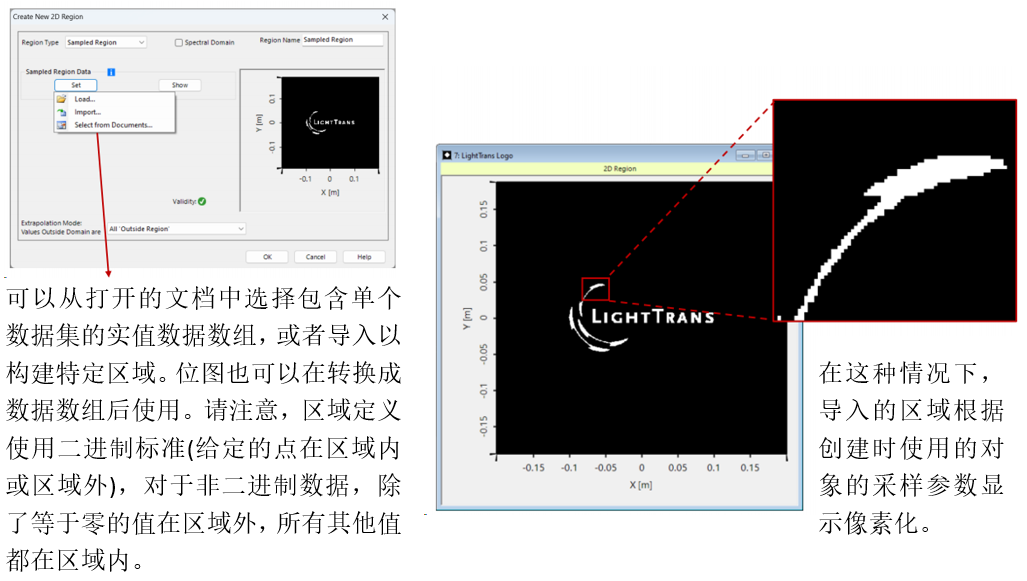

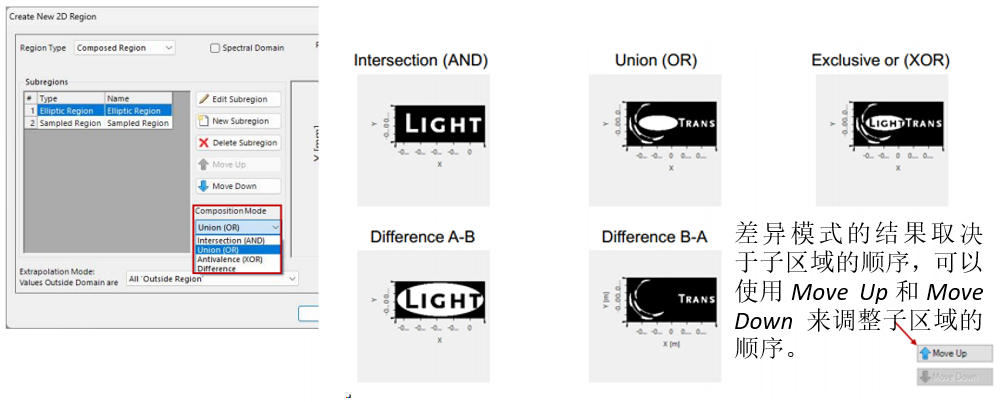

我们演示了不同的运算符对(解析定义的)椭圆和代表LightTrans标志的采样区域的组合的影响:

编辑

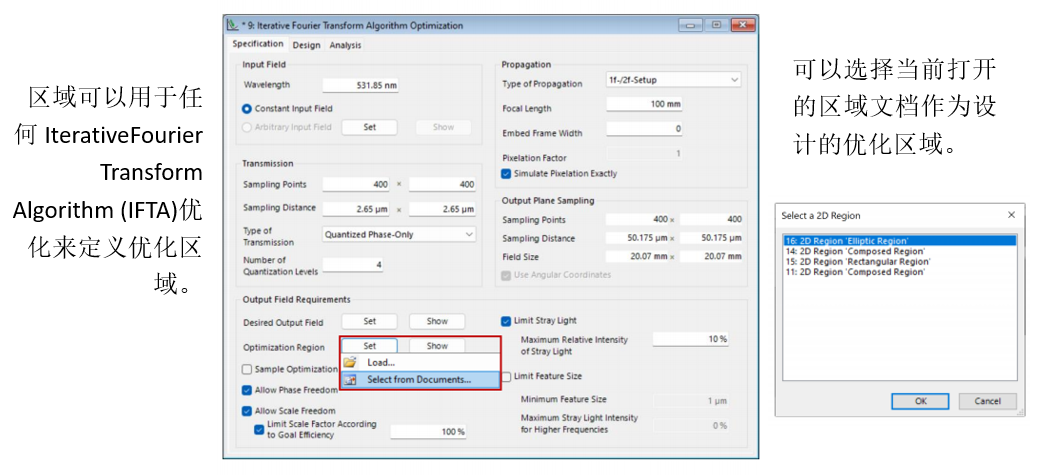

用作优化区域

编辑

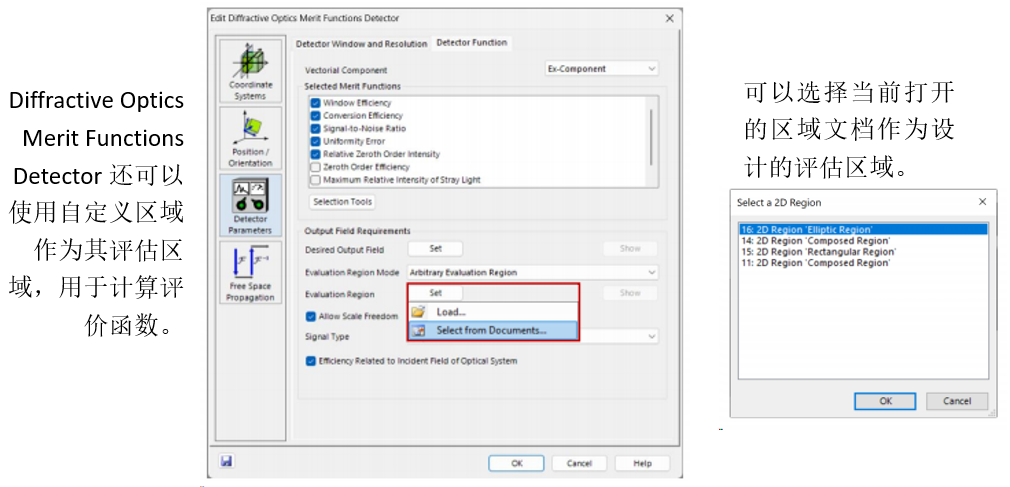

用作评估区域

编辑

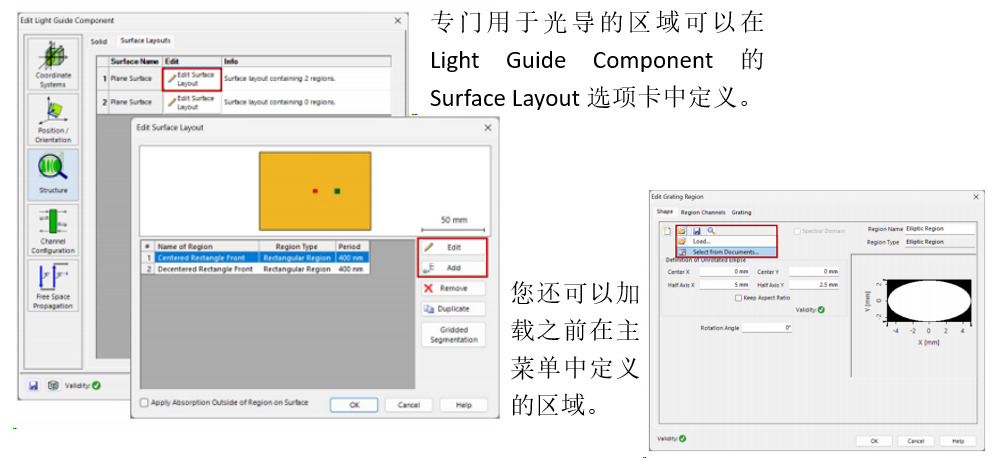

用于光导组件



编辑

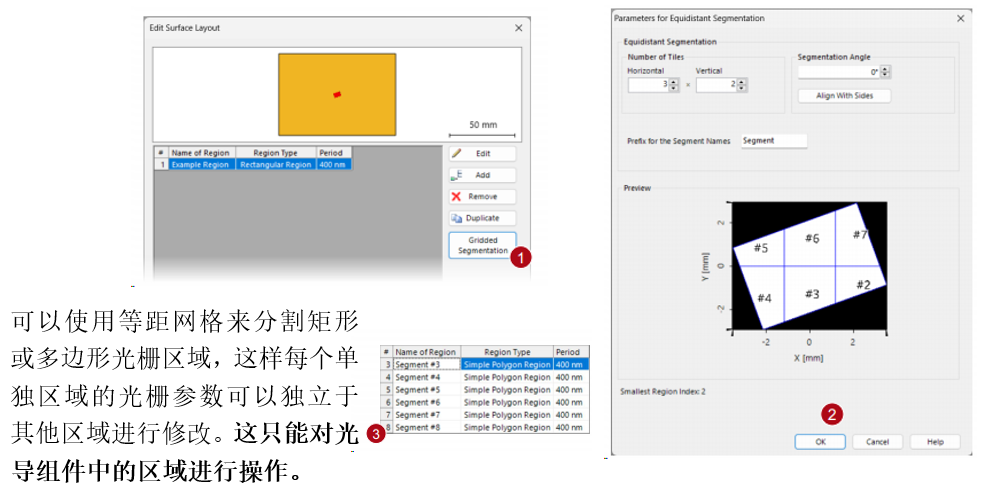

分段网格(仅光导光学设置)

编辑

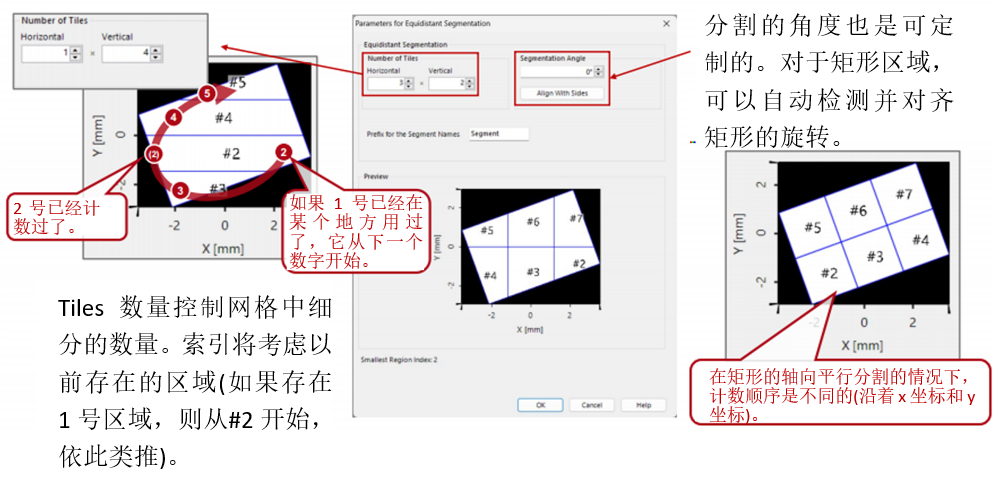

网格分割-选项


编辑
